Métrologie

Métrologie industrielle
Contrôle géométrique

Mesures effectuées à l’aide d’un Laser Tracker LEICA AT 403.
Le principe de la mesure est basé sur une méthode polaire. Elle consiste à mesurer la direction avec deux codeurs optiques angulaires et la distance avec un distancemètre absolu de haute précision entre la tête de poursuite de l’appareil et une sphère de palpage appelée réflecteur. L’ensemble des points mesurés ou palpés sur les éléments à contrôler, permet de construire l’entité géométrique dans l’espace. Les calculs des coordonnées des points sont réalisés en temps réel avec le logiciel SPATIAL ANALYZER.



Les performances du Laser Tracker AT 403
dépendent des conditions environnementales dans lesquelles se déroule la mesure (stabilité du sol et de la cible, gradients de température, vibrations, distance de fonctionnement). L’incertitude de mesure des coordonnées tridimensionnelles pour le Laser Tracker AT 403 est de ± 15 μm + 6 μm/m dans le volume de mesure.



Réalisation de contrôle dimensionnelle

Nos services

 – Implantations de précision, contrôle et alignement d’axes de machines-outils, nivellement de haute précision.
Contrôle de pont roulant et de chemin de roulement
Vérification d’horizontalité et de perpendicularité de tous types d’organes mécaniques
– Assistance aux réglages en temps réel, assistance au montage d’outillage sur site, définition d’axe pour usinage

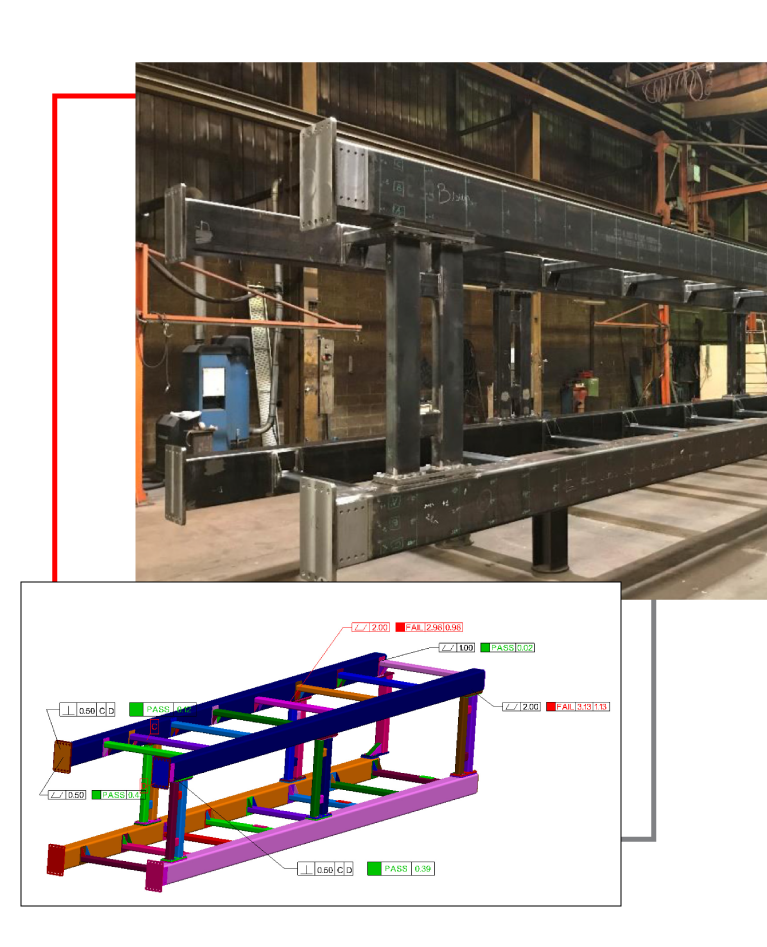

Analyse dimensionnelle et inspection de grande pièce, comparaison à la CAO, contrôle de réception
Tolérancement géométrique
– Relevé d’environnement au scanner 3D, modélisation du nuage de points et prise de cotes
